Verstellbereich 209 - 269 mm

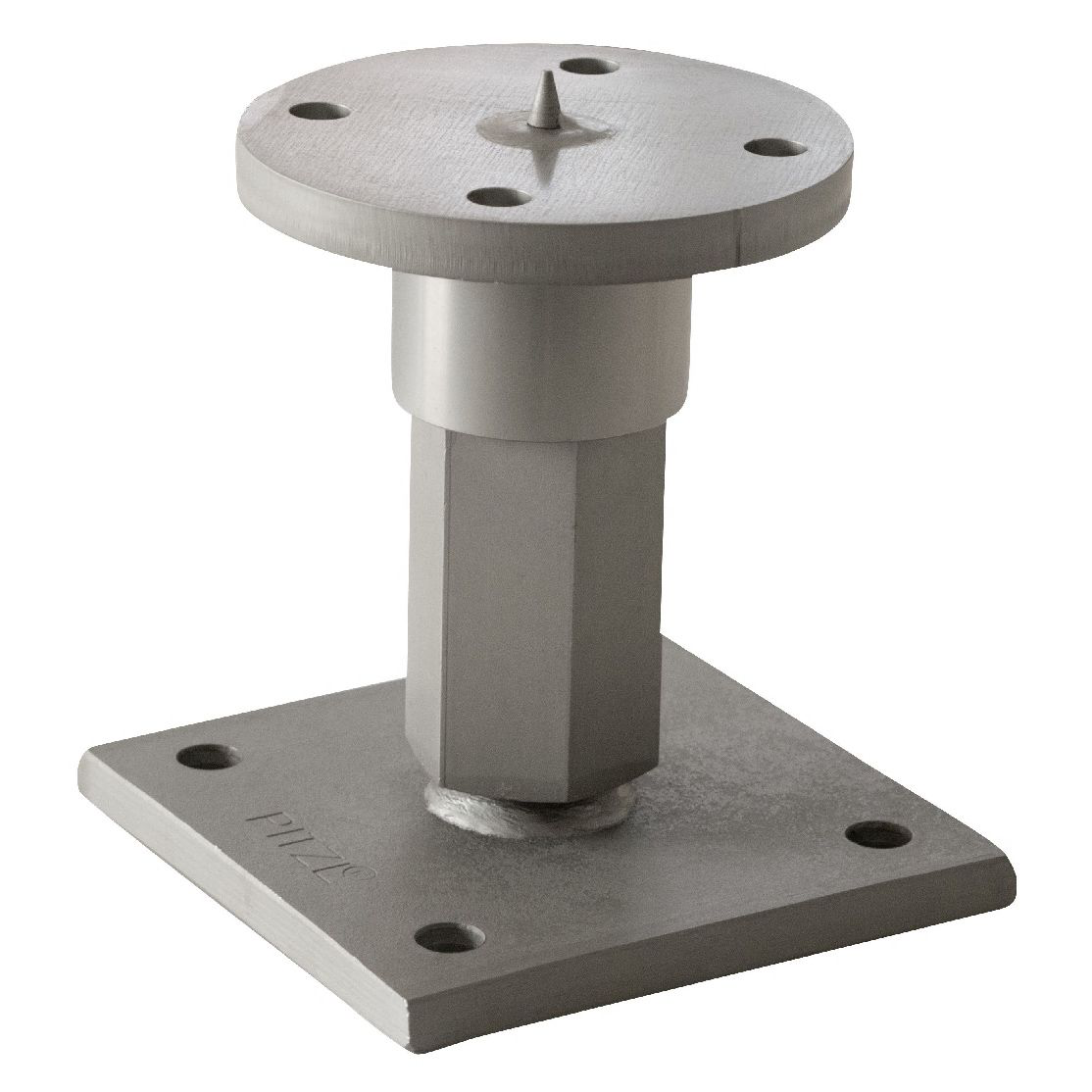

Pfostenträger PTP plus Stecksystem Z, Verstellbereich 209 - 269 mm, zinip
Artikelnummer: 10529.1193
Allgemeine Informationen
Gewinde M 30 unten
150
Bohrung Ø 12 mm oben
4
Untere Platte mm
140 x 140 x 12
Max. Zuglast
209 - 269
Bohrung Ø 13 mm unten
4
Obere Platte mm
Ø 120 x 12
- Pfostenträger PTP plus Stecksystem Z, Verstellbereich 209 - 269 mm, zinip
Produktinformationen
- Schwerlast Version Dreh – Klick: Das innovative Pfostenträger-System mit Zentrierspitze
- Mit dem Pitzl Stecksystem wird die Montage zum mühelosen Arbeitsablauf. Die Bauteile lassen sich bereits im Vorfeld optimal vormontieren, sodass auf der Baustelle nur noch wenige Handgriffe erforderlich sind: zusammenstecken, einrasten – fertig. Das reduziert nicht nur Montagezeit, sondern auch Werkzeugbedarf, Arbeitsaufwand und Personalressourcen.
- Durch aufeinander abgestimmte Materialstärken gewährleistet das System eine maximale Tragfähigkeit gegenüber Druck-, Zug- und Querkräften. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich.
- *Weitere statische Werte finden Sie in unserem Statikbuch sowie in der ETA 10/0413.
Montagehinweis
- Die Vormontage des Pfostenträgers wird schon in der Werkstatt durchgeführt und sorgt für schnelles und komfortables Arbeiten auf der Baustelle.
- Das innovative Stecksystem von Pitzl kann problemlos und schnell ver- und entriegelt werden.
- Mit nur wenigen Handgriffen ist so die Kopfplatte vom restlichen Pfostenträger getrennt.
- Verschluss gegen den Uhrzeigersinn bis Anschlag drehen.
- Verschluss nach unten drücken.
- Verschluss bis Anschlag gegen den Uhrzeigersinn weiter drehen.
